产品介绍
波纹管截止阀的介绍：

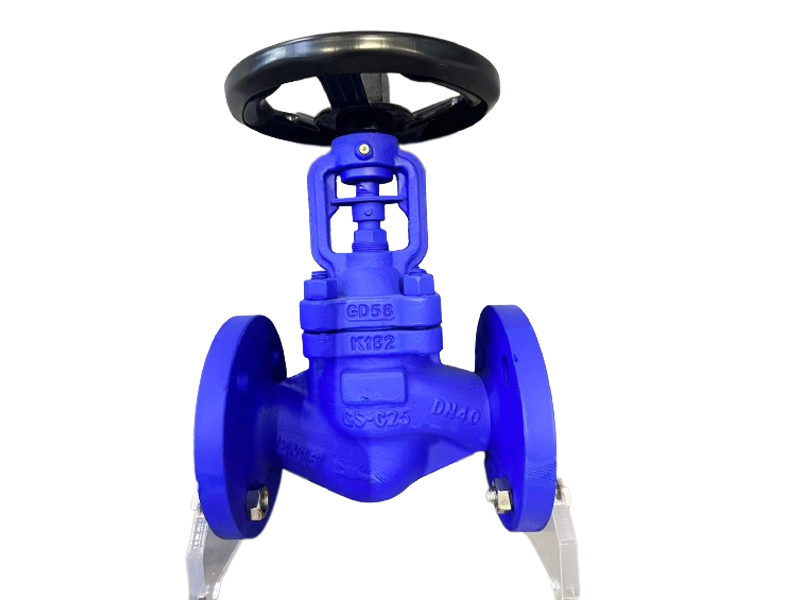

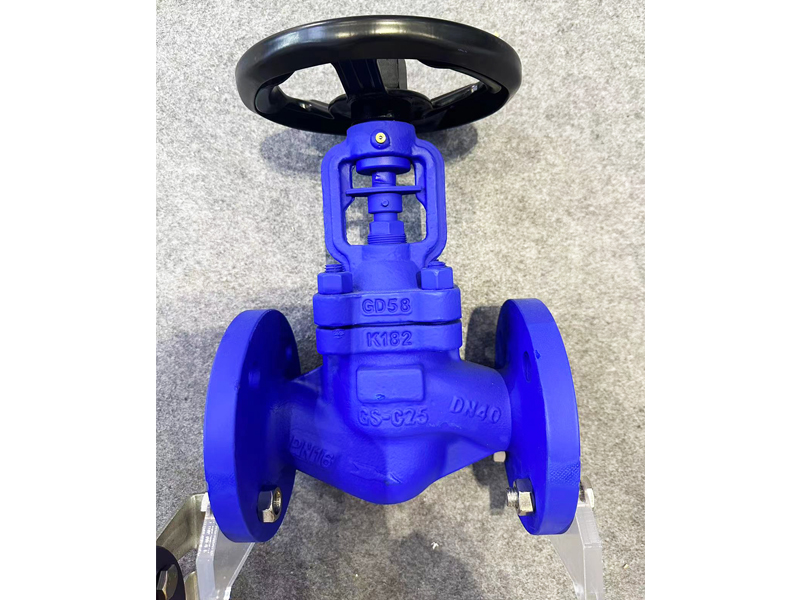

波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
德标波纹管截止阀结构合理，密封可靠，采用双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏；德标波纹管截止阀密封面堆焊Co基硬质合金、耐磨、抗摩擦性能好、使用寿命长。
结构特点：
1、双层波纹管标准设计；
2、散热型阀盖设计；
3、储存润滑油装置设计；
4、卡簧固定阀杆螺母设计；
5、产品结构合理、密封性能可靠、造型美观；
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
7、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
8、阀杆升降位置指示，更直观；
9、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
设计规范：
设计标准：EN13709
结构长度：EN558-1、ASME B16.10、GB/T 12221
连接标准：EN1092-B1、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验：EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092性能参数：
主体材质：碳钢、不锈钢、合金钢
公称通径：DN15～DN400
压力范围：PN10～PN63
工作温度：-40℃～+420℃
应用范围：适用于化工、治炼、制药、电力、热力石油、液化气、蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
材料性能（表） | ||||||
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
GS-C25 | GS-C25 | GS-C25 | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
304L | Cf3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
主要外形结构尺寸
| PN | DN | L | D | D1 | D2 | B | f | H | N-ф | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 340 | 4-18 | 25 | |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 360 | 4-18 | 32 | |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 390 | 8-22 | 40 | |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 530 | 12-22 | 50 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 180 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 | |
| 200 | 600 | 360 | 310 | 278 | 30 | 3 | 530 | 12-26 | 50 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 8-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 |
